SHMICTRL扩展板

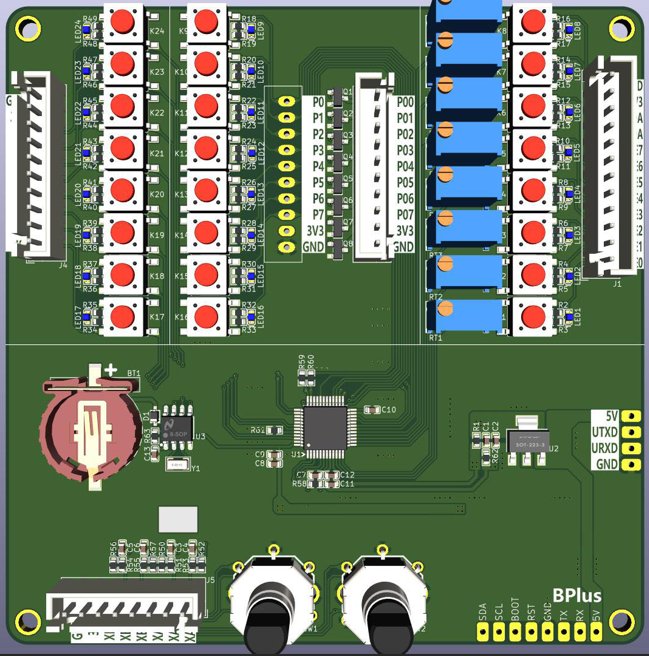

SHMICTRL系列芯片对应的SHMICTRL串口屏只有6个扩展口，而ESP32芯片对应的串口屏只有一个扩展口，而在很多应用时，扩展口就显得不够使用，因此我们建立了扩展板相应的方案，可以扩展出：

• 8个端口的E端口组，编号E0~E7，可以设置成普通IO、AD口
• 8个端口的P端口组，编号P0~P7，可以设置成普通IO、PWM口；P口在描述上是功率端口，也就是说此IO将接有MOS来控制功率设备
• 8个端口的K端口组，编号K0~K7，可以设置成普通IO、键盘口，支持8个独立按键键盘以及4X4矩阵键盘；
• 1个串口，可以转发串口屏转发来的RTU数据包
• 支持一个时钟芯片
• 支持一个蜂鸣器
• 支持两个旋转编码器

软件接口

串口屏可以通过modbus_send发送RTU数据包给扩展板来驱动IO口，详细参见扩展板RTU通信协议

而通信协议可以控件封装成相应的语句

资料下载

• 原理图
• PCB
• stm32单片机代码
• 测试工程
